一、工作原理
弹性波(声呐)反射探测法是在桩底泥浆中利用弹性波(声呐)探测设备发射弹性波,当声呐遇到桩基底部一定范围内的溶洞、溶蚀裂隙、软弱夹层等不良地质体时,会产生反射回波,探测设备接收反射回波并根据回波特性可以分析桩底的不良地质体的情况,是一种成熟的水下物探方法。
二、应用范围
适用于所有机械成孔和人工近挖孔的桩底溶洞探测。
桩底溶洞探测仪是一种探测不良地质体的水中物探方法,可用于岩溶、软弱夹层、裂隙带的探测,评价嵌岩桩桩基持力层完整性可靠,是解决建筑物桩基围岩岩溶探测难、探测成本高两大难题的有效途径。
根据《岩土工程勘察规范》,当在施工勘察阶段采用大直径嵌岩桩时,应对桩位进行专门的桩基勘察,勘察点应逐桩布置,勘探的深度应不小于桩底以下桩径的3倍并不小于5米。目前,工程上一般采用一桩一孔或一桩多孔钻探方式进行桩位勘察,一桩一孔钻探往往会遗漏孔旁的岩溶,一桩多孔钻探勘察成本高、工期长。声呐测法具有明显的技术和经济优势,它具有易解释、精度高、异常明显、分辨能力强、工期短、仪器设备投资少、探测费用低等优点。
三、主要技术参数
1、大功率高频水声弹性波发射震源;
2、24位A/D采样精度;
3、四通道同步硬件采集;
4、四个高频水声传感器;
5、探测深度:0~15米;
6、探测精度:≥5cm;
7、高精度三维探测姿态传感器;
8、军工级元器件,4G固态电子盘存贮器;
9、彩屏显示,8寸800×640液晶屏、触摸屏控制
10、直流12伏电池供电;
11、主机体积:210×180×60mm 重量:2.5kg.

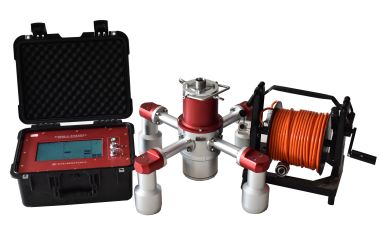

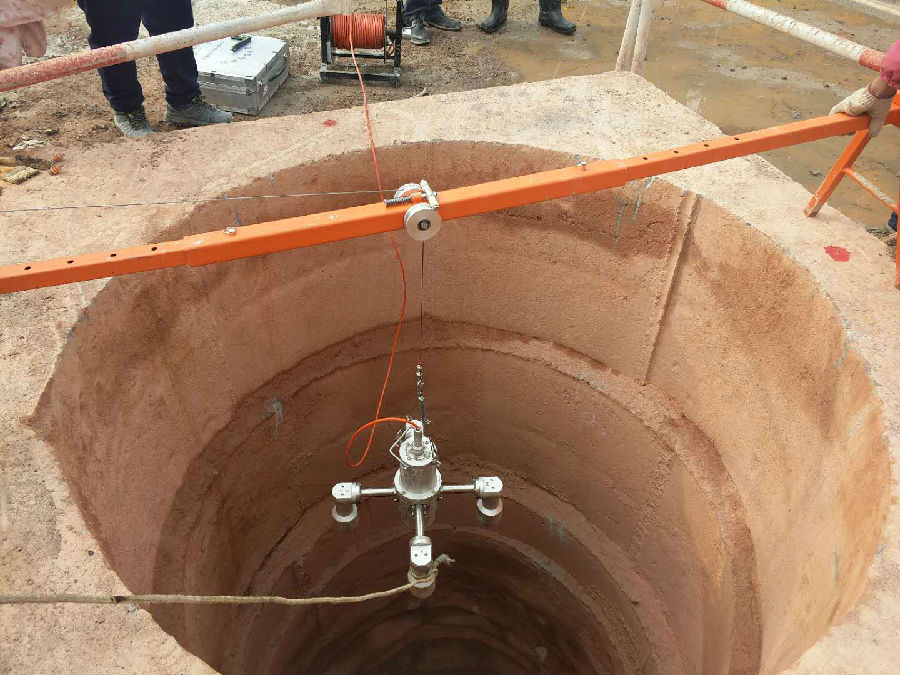

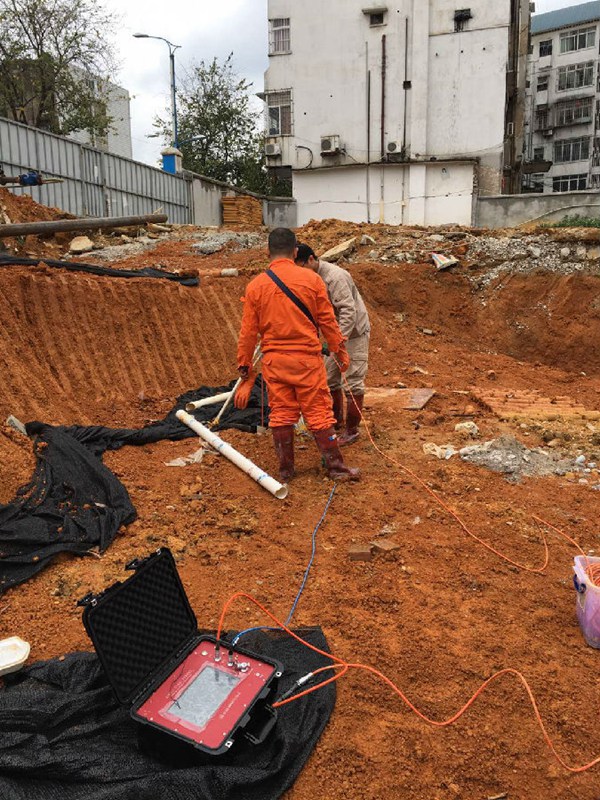

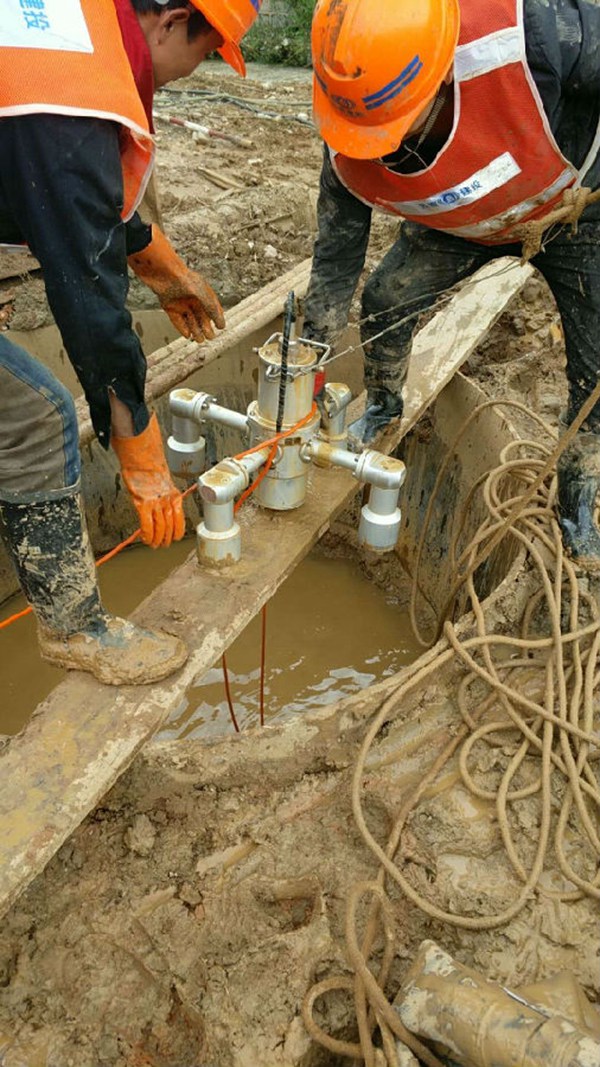

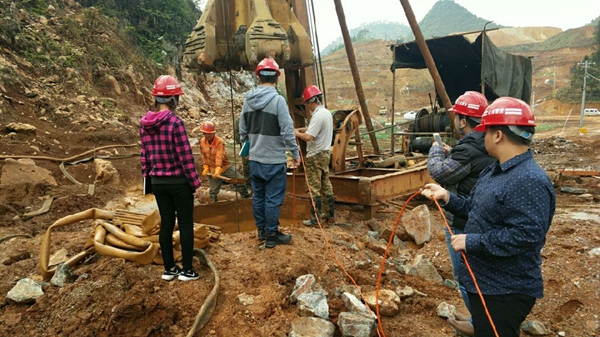

仪器现场测试图

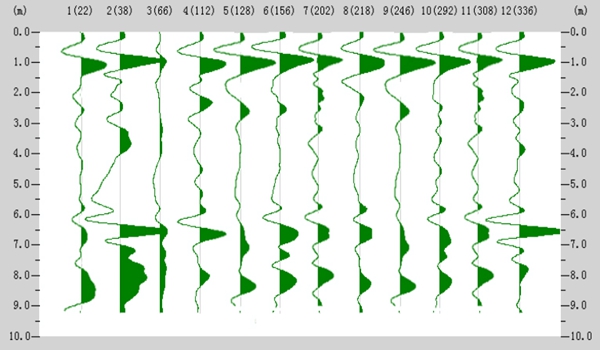

云南某工地桩底溶洞测试数据(桩底溶洞反射信号非常明显)

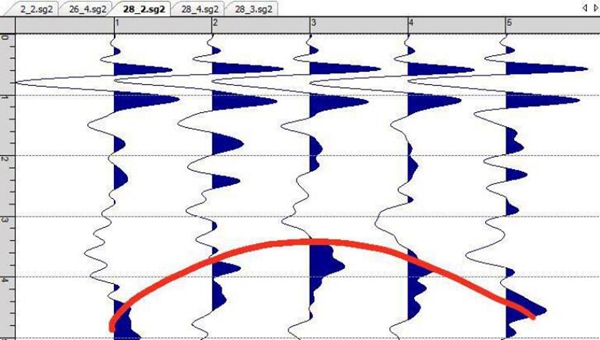

广西柳州某工地桩底溶洞测试数据(桩底溶洞反射信号非常明显)
